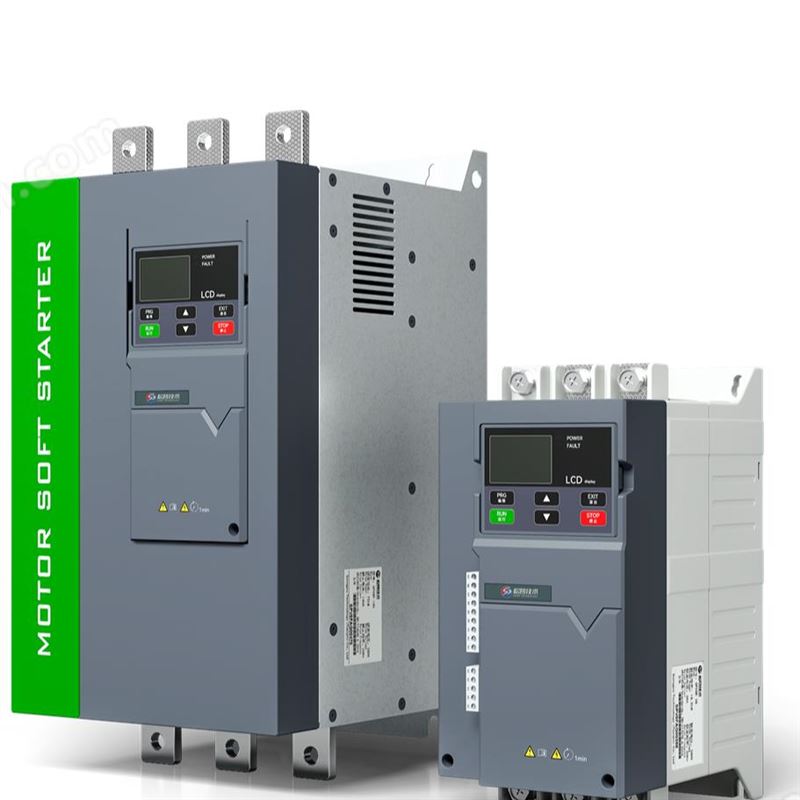

SPV8R-140智能型軟起動
簡要描述：SPV8R系列電機軟起動器為低壓電機的控制提供了結構緊湊、穩定可靠的軟起動解決方案。它具有豐富的用戶接口，模塊化的設計，可滿足現代工業對中小型風機、泵類通用機械的起動需求，廣泛應用于電力、冶金、礦山、建材、石化和市政等行業。
產品型號：- 廠商性質：生產廠家
- 更新時間：2025-08-20
- 訪 問 量：71
產品詳情在線留言
SPV8R-140智能型軟起動功率75KW，電流140A，外形尺寸136*264*182。
啟動方式
限流起動：通過控制晶閘管的導通角，逐步增加電機端電壓，將啟動電流限制在額定電流的 2-5 倍，避免大電流對電網的沖擊，適用于電網容量有限的場景。
電壓斜坡起動：電壓從初始值(如 30% 額定電壓)按預設斜率線性上升至全壓，啟動時間可調(0.5-60 秒)，可降低電機轉矩沖擊，延長機械部件壽命，適用于輕載或中載設備。
突跳 + 限流起動：先施加一個短時的高電壓，克服負載的靜摩擦力，然后再進行限流起動，適用于重載且需要克服較大靜摩擦的場合。
突跳 + 電壓斜坡起動：在電壓斜坡起動的基礎上，增加突跳功能，先給予一個短暫的高電壓，再進行電壓斜坡上升，兼顧了克服靜摩擦和降低轉矩沖擊的需求。
電流斜坡起動：啟動電流從初始值逐漸上升至設定值，保持電流上升的斜率穩定，使電機平穩啟動，適用于對啟動電流變化率有要求的負載。
雙閉環起動：實現了電流電壓雙閉環控制、轉矩閉環控制，可根據負載的變化實時調整啟動參數，使電機啟動更加平穩，適用于各種不同電機起停控制。
保護功能
過電流保護：快速切斷瞬時過流，響應時間通常小于 20ms，防止電機因短路或堵轉等故障導致電流過大而損壞。
缺相保護：當任一相缺失時，立即切斷電源，避免電機單相運行過熱，輸入缺相保護滯后時間和輸出缺相保護滯后時間均小于 3 秒。
三相電流不平衡保護：當三相電流偏差大于 50% 時，在小于 3 秒的時間內動作，保護電機免受不平衡電流的影響。
過熱保護：當軟起動器內部溫度升至 80℃±5℃時保護動作，動作時間 < 0.1 秒；當溫度降至 55℃時(最低)，過熱保護解除，防止晶閘管等元件因過熱損壞。
電機過載保護：監測電機電流，超過設定值時按反時限特性跳閘，如 125% 額定電流時延時 2 分鐘動作，防止電機因長時間過載燒毀。
過壓保護：當電源電壓高于極限值 130% 時，保護動作時間 < 0.5 秒；否則高于設定值時保護動作時間 < 3 秒，防止電壓過高損壞電機絕緣。
欠壓保護：當電源電壓低于極限值 50% 時，保護動作時間 < 0.5 秒；否則低于設定值時保護動作時間 < 3 秒，避免電機在過低電壓下運行。
負載短路保護：當負載發生短路時，在 < 0.1 秒的時間內動作，電流為軟起動器標稱電機電流額定值 10 倍以上，保護設備和線路安全。
其他功能
動態故障記錄：可記錄最近發生過的十個故障，便于用戶查找故障原因，快速進行維修和排查。
軟停車功能：晶閘管在得到停機指令后，從全導通逐漸地減小導通角，經過一定時間過渡到全關閉，避免慣性系統的停車喘振問題，如在泵站中可避免 “水錘效應”，停車時間可在一定范圍內調整。
自由停車功能：軟起動器立即切斷輸出，電機依靠慣性自由停機，適用于一些對停機速度要求不高的場合。
通訊功能：可提供中文上位機軟件，支持 Modbus RTU/TCP、Profibus-DP、CANopen 等協議，便于用戶遠程調試和控制，實現與 PLC、DCS 或 SCADA 系統的數據交互。
運行優化功能
智能旁路控制：在電機達到額定轉速后，自動切換至旁路接觸器供電，可降低軟起動器功耗 70%，晶閘管溫升下降 20℃，減少運行損耗，提高系統效率。
輕載節能功能：當負載率 < 40% 時，自動降低輸出電壓至 80% 額定值，通過降低電機的鐵損和銅損來實現節能，適用于風機、泵類等變負載設備。
使用條件
供電電源：三相交流 380V 或 660V±15%、50Hz 或 60Hz，電源容量必須滿足軟起動器對電動機的起動要求。
適用電機：鼠籠式三相異步電動機，電機額定功率應與軟起動器額定功率匹配。
環境溫度：-10°C-+40°C 之間，相對濕度 95% RH 以下，無凝露，無易燃、易爆、易腐蝕性氣體，無導電性塵埃，室內通風良好、震動小于 0.5G 的地方。海拔 2000 米以上，需降額使用。
防護等級：IP20。
冷卻方式：強迫風冷。
